Balancerstecker eine Übersicht

Die gebräuchlichen Balancerstecker werden alle von JST hergestellt. Leider werden aber vier verschiedene Stecker in der Praxis eingesetzt. Hierbei ist der JST-XH der gebräuchlichste Stecker.

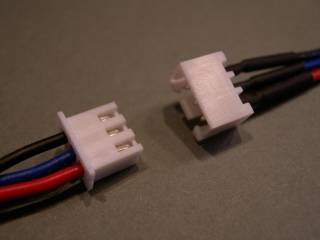

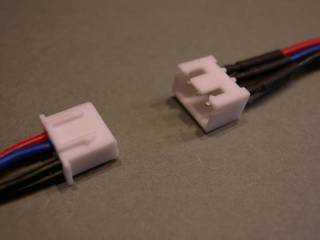

Vorderseite JST-XH 2S Buchse(links) und Stecker(rechts) Abb. 1: Vorderseite JST-XH 2S Buchse(links) und Stecker(rechts) Rückseite JST-XH 2S Buchse(links) und Stecker(rechts) Abb. 2: Rückseite JST-XH 2S Buchse(links) und Stecker(rechts)

Die Buchse befindet sich am Akku, wärend der Stecker am Balancer, Lader etc. verbaut wird.

Link zum Datenblatt (PDF)

Akkus

3e ModelsABFAir Thunder AlignBeyonder PowerBP
<color red>Common Sense RC V1</color>CommonSense RC V2<color red>DN Power</color>DualskyDynam
EC PowerE-FlighteFuelElectric PowerElectrifly
Energy ECEskyE-WattsExceed RC FusionZippy
FlightmaxTurnigyRhinoFully MaxG-Force
GE PowerGrayson PowerHextronicHobbycityHobby Loong
Hurricane Flight SystemsHXTImax<color blue>Kong Power</color>Lightning Power 2S-5S
Loong MaxMaxForceMega PowerMojoMystery
Nine EaglesOEM/HobbycityPark ZonePolyNoOnePowerEdge
PowerSourcePrecision AerobaticsProtekReedy PowerSMC
<color violet>Tenergy</color>Top RacingTower HobbiesTrinityTurborix
VampowerVenomWOW RCx-CaliberEurgle
Align

Ladegeräte und Zubehör

Turnigy

Akku

ApexDanlionsDesire PowerDN Power 65Flight Power / EVO
Kong PowerMultiplex / MPXOutragePerformance PlusTenergy
Thunder PowerVisero

Ladegeräte und Zubehör

Akku

<color red>Apogee</color> Clip entfernenCoreGraupnerKokamOrion Avionics
<color blue>Vampower</color>RobbeSLS ZXSaehanSaftSack
DYMONDNEU

Ladegeräte und Zubehör

Akku

E-TecEnerlandEnermaxExtrem PowerFliton
HyperionImpulseMax AmpsPoly RCPolyquest
True RCXcite

Ladegeräte und Zubehör

<color red>rote Einträge</color> Polarität getauscht zu Standardbelegung
<color blue>blaue Einträge</color> alte Versionen
<color violet>violette Einträge</color> alte Version mit getauschter Polarität

Diese kleine Übersicht hat nicht den Anspruch vollständig zu sein und es wird nicht für eine Korrektheit der zur Verfügung stehenden Daten garantiert. Die Daten basieren auf einem Beitrag im Hobbycity Forum.
